Como criar tabela em uma moldura a partir de uma lista

Neste tópico, será demonstrada a criação de uma tabela no componente Moldura a partir de uma lista.

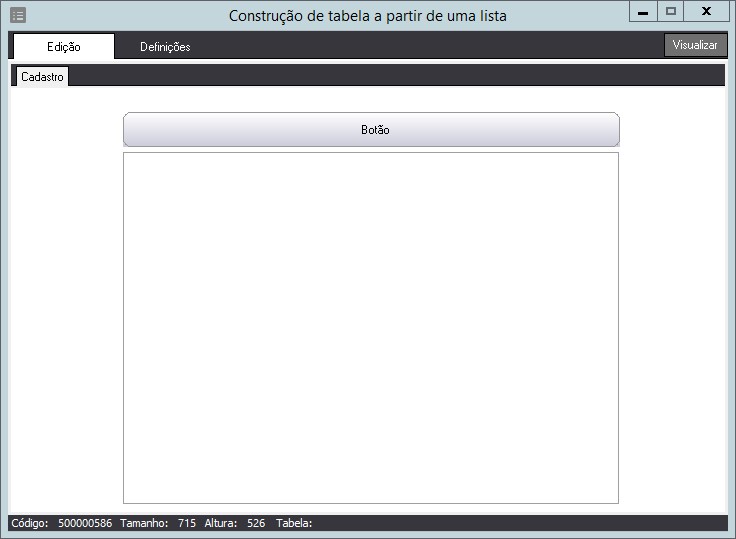

1. Crie um formulário com os componentes Moldura e Botão e sem fonte de dados:

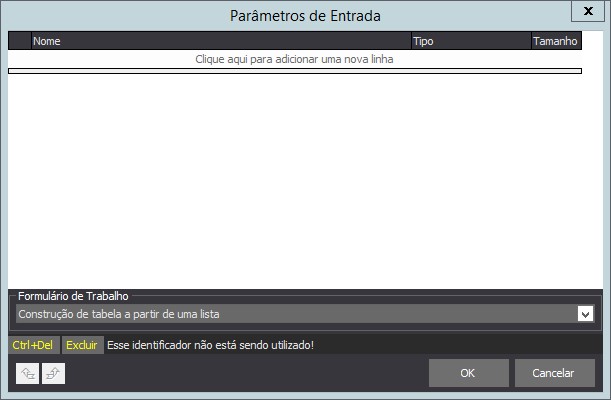

2. Antes de criar o fluxo, clique em no componente Início para informar o Formulário de Trabalho:

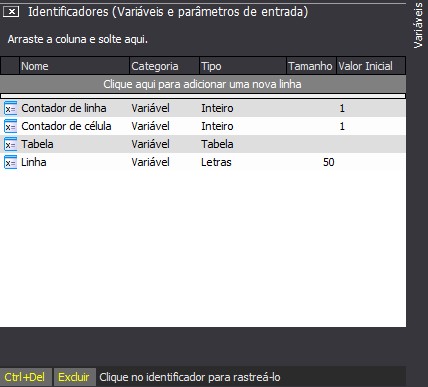

3. Pressione F11 e crie os Identificadores (variáveis):

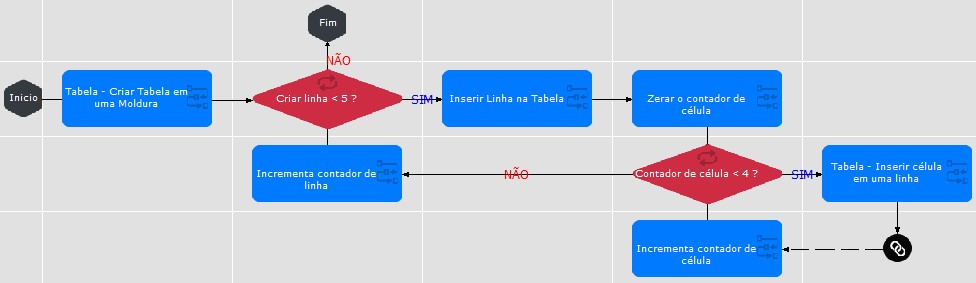

4. Agora partiremos para a criação do fluxo. Para facilitar o entendimento, o fluxo ficará da seguinte forma:

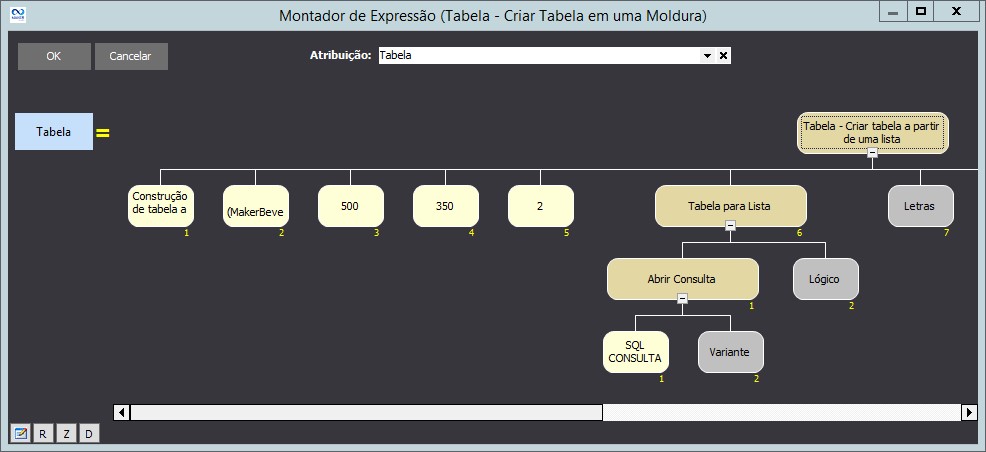

5. Insira um Processamento para criar uma tabela no componente Moldura a partir de uma lista. No Montador de Expressão, na aba Fluxos e Funções, localize as funções Tabela - Criar tabela a partir de uma lista,Tabela para Lista e Abrir Consulta:

Observações:

1. Na imagem acima, observe que foram mostrados os parâmetros necessários para o preenchimento e os demais são opcionais.

2. No SQL Consulta, foi utilizada a tabela fr_acao e selecionado os campos: fr_acao.aco_codigo e fr_acao.aco_nome.

3. Insira uma Decisão para verificar a quantidade de linha. Com isso será feito o controle de linhas inseridas na Moldura. No Montador de Expressão, na aba Fluxos e Funções, localize a função Menor:

7. Insira um Processamento para inserir linha em uma tabela. No Montador de Expressão, na aba Fluxos e Funções, localize a função Tabela - Inserir linha em uma tabela:

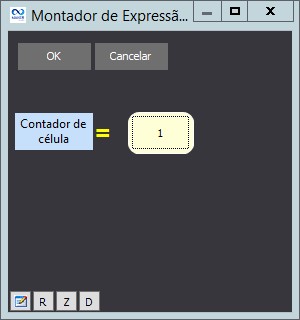

8. Insira um Processamento para inicializar a variável Contador de Célula. No Montador de Expressão, na aba Identificadores, tipo Inteiro adicione 1:

9. Insira uma Decisão para verificar a quantidade de células. Com isso será feito o controle de células inseridas na Moldura. No Montador de Expressão, na aba Fluxos e Funções, localize a função Menor:

10. Insira um Processamento para inserir células em uma linha. No Montador de Expressão, na aba Fluxos e Funções, localize a função Tabela - Inserir célula em uma linha:

11. Insira um Processamento para incrementar a variável Contador de Célula. No Montador de Expressão, na aba Fluxos e Funções, localize a função Soma:

12. Insira um Processamento para incrementar a variável Contador de Linha. No Montador de Expressão, na aba Fluxos e Funções, localize a função Soma:

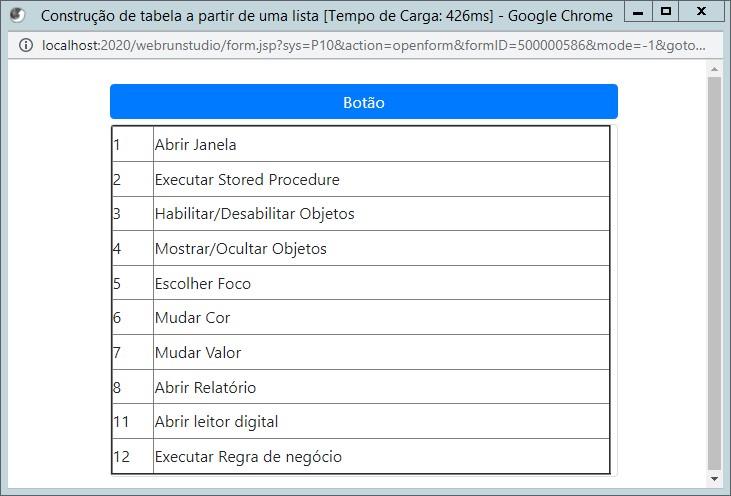

Associando fluxo a Evento: Associe este fluxo ao formulário criado, aplicando ao componente Botão e ao Evento "Ao Clicar" e veja o resultado no Webrun:
